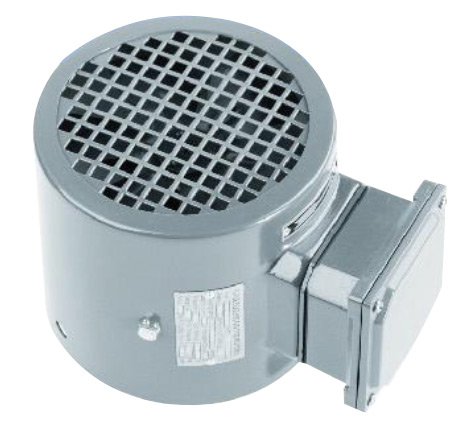

此系列風機主要用于鋁殼電機的強制冷卻，但電機可分為帶尾軸和不帶尾軸，風機尺寸將會做相應調整，安裝孔為4孔十字均布。

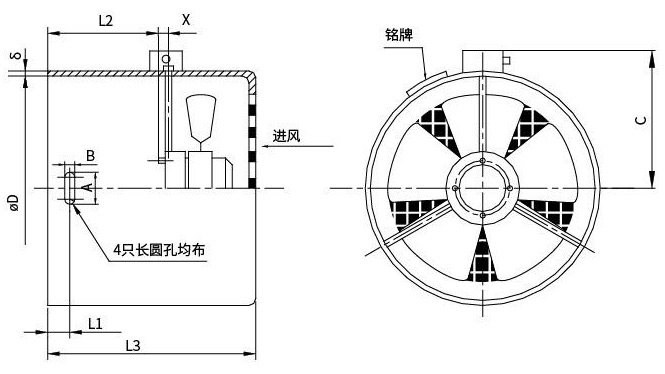

| 型號 | φD | L1 | X | L2 | L3 | δ | A | B | n | C |
|---|---|---|---|---|---|---|---|---|---|---|
| G-63D | 121+1 | 8±1 | 10 | 67 | 157 | 1.2 | 12 | 6 | 4 | 115 |
| G-71D | 138+1 | 13±1 | 10 | 77 | 167 | 1.2 | 12 | 6 | 4 | 120 |
| G-80D | 154+1 | 16.5±1 | 10 | 93 | 183 | 1.5 | 12 | 6 | 4 | 130 |
| G-90D | 173+1 | 17±1 | 10 | 100 | 192 | 1.5 | 12 | 6 | 4 | 140 |
| G-100D | 196+1 | 19±1 | 10 | 98 | 198 | 1.5 | 14 | 7 | 4 | 151 |
| G-112D | 219+1 | 18.5±1 | 10 | 103 | 203 | 1.5 | 14 | 7 | 4 | 163 |
| G-132D | 256+1 | 18.5±1 | 10 | 122 | 229 | 1.5 | 14 | 7 | 4 | 182 |
| G-160D | 311+1 | 22±1 | 10 | 154 | 271 | 2 | 14 | 7 | 4 | 210 |
| 風機型號 | 電機型號 | 電壓 V | 頻率 Hz | 輸入功率 W | 額定電流 A | 轉速 rpm | 風量 m3/h | 風壓 Pa | 噪聲 dB(A) | 防護等級 IP |
|---|---|---|---|---|---|---|---|---|---|---|
| G-63D | 68-13 | 380 | 50 | 25 | 0.09 | 2800 | 45 | 40 | 62 | 54/55 |
| G-71D | 68-13 | 380 | 50 | 35 | 0.09 | 2850 | 52 | 50 | 62 | 54/55 |
| G-80D | 68-13 | 380 | 50 | 45 | 0.09 | 2650 | 58 | 60 | 62 | 54/55 |
| G-90D | 68-13 | 380 | 50 | 45 | 0.09 | 2600 | 91 | 80 | 65 | 54/55 |
| G-100D | 92-15 | 380 | 50 | 65 | 0.18 | 2750 | 142 | 80 | 67 | 54/55 |
| G-112D | 92-15 | 380 | 50 | 80 | 0.18 | 2550 | 229 | 80 | 67 | 54/55 |
| G-132D | 92-24 | 380 | 50 | 55 | 0.23 | 1430 | 337 | 35 | 69 | 54/55 |
| G-160D | 92-32 | 380 | 50 | 60 | 0.28 | 1400 | 609 | 40 | 72 | 54/55 |
